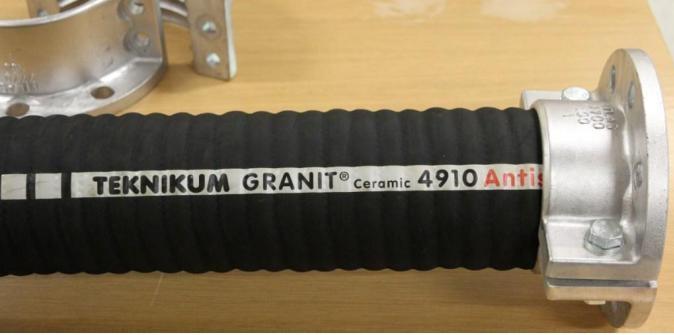

GRANIT CERAMIC 4910 ANTISTATIC
GRANIT Ceramic 4910 Antistatic для сильно абразивных материалов.
ТЕКНИКУМ представляет в 2016 году, новый рукав GRANIT Ceramic 4910 Antistatic для сыпучих высоко-абразивных материалов. Черезвычайно износостойкая специальная версия рукава Granit™, внутренняя поверхность которого облицована керамическим материалом. Рукав подходит для очень абразивных субстанций, например рудного шлама, известняковой муки, угля, кварцевого песка и гранулята, на объектах, где хотят избежать частых остановок на технический ремонт, вызванных сменой рукава.
РАБОЧАЯ ТЕМПЕРАТУРА: -40°C…+80°C
КОНСТРУКЦИЯ:
Внутренний слой: керамическое покрытие
Арматура: текстиль и стальная спираль.
Верхний слой: чёрный SBR, электропроводный, износостойкий
Фактор безопасности: 3,2

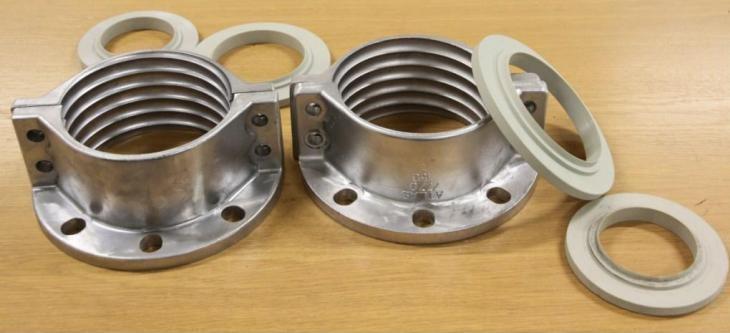

ПРИМЕЧАНИЕ: Рекомендуемое соединение фланец типа Plus стр. 71.
артикул |
Ø i.d. |
Ø o.d. |
рабочее давление |
вакуум |
радиус загиба |
вес |
длина бухты |
mm |
mm |
MPa |
MPa |
мм |
кг/м |
м |
|
4910025 |
25 |
53 |
1,0 |
0,09 |
130 |
2,70 |
40 |
4910032 |
32 |
60 |
1,0 |
0,09 |
140 |
3,20 |
40 |
4910040 |
40 |
73 |
1,0 |
0,09 |
150 |
4,55 |
40 |
4910050 |
50 |
83 |
1,0 |
0,09 |
200 |
4,70 |
20 (40) |
4910065 |
65 |
98 |
1,0 |
0,09 |
300 |
5,95 |
20 (40) |
4910080 |
80 |
113 |
1,0 |
0,09 |
400 |
8,15 |
20 (40) |
4910102 |
102 |
133 |
1,0 |
0,09 |
500 |
9,70 |
10 (20) |
4910127 |
127 |
164 |
1,0 |
0,09 |
600 |
12,60 |
10 (20) |
4910152 |
152 |
189 |
1,0 |
0,09 |
800 |
14,65 |
10 (20) |
4910203 |
203 |
246 |
1,0 |
0,09 |
1800 |
21,50 |
10 |
4910253 |
253 |
293 |
1,0 |
0,09 |
2200 |
24,95 |
10 |
4910300 |
300 |
352 |
1,0 |
0,09 |
2500 |
42,00 |
10 |
4910305 |
305 |
352 |
1,0 |
0,09 |
3000 |
42,00 |
10 |
4910350 |
350 |
407 |
1,0 |
0,09 |
3600 |
54,00 |
10 |
4910405 |
405 |
462 |
1,0 |
0,09 |
4400 |
63,00 |
10 |
Разработан в 2009 году, модорнезирован в 2016, как альтернатива износостойким рукавам из резины и стали для транспортировки материалов с высокой степенью стирания (Заявка на патент номер 20085544).
Внутреннее покрытие из независимых керамических пластин (Al2O3), которое гарантирует более долгую эксплуатацию по сравнению с рукавами с резиновым и полиуретановым защитным слоем. Керамические элементы устанавливаются в виде спиральной конфигурации, что сохраняет высокую эластичность шланга и делает, его подвижны. Каждый керамический элемент вваривается в резиновую подложку, с интервалом в 1,5 мм, что предотвращает сколы и разрушение керамического покрытия от ударной нагрузки. Резина основного тела стандартного рукава GRANIT 4910 –это полимер черного цвета, электропроводный.
Марки SBR (TRH21).
При необходимости рукава могут быть изготовлены из других сортов резины.
Рукав GRANIT 4910 может быть изготовлен с системой контроля износа, которая дает сигнал, когда шланг должен быть заменен.

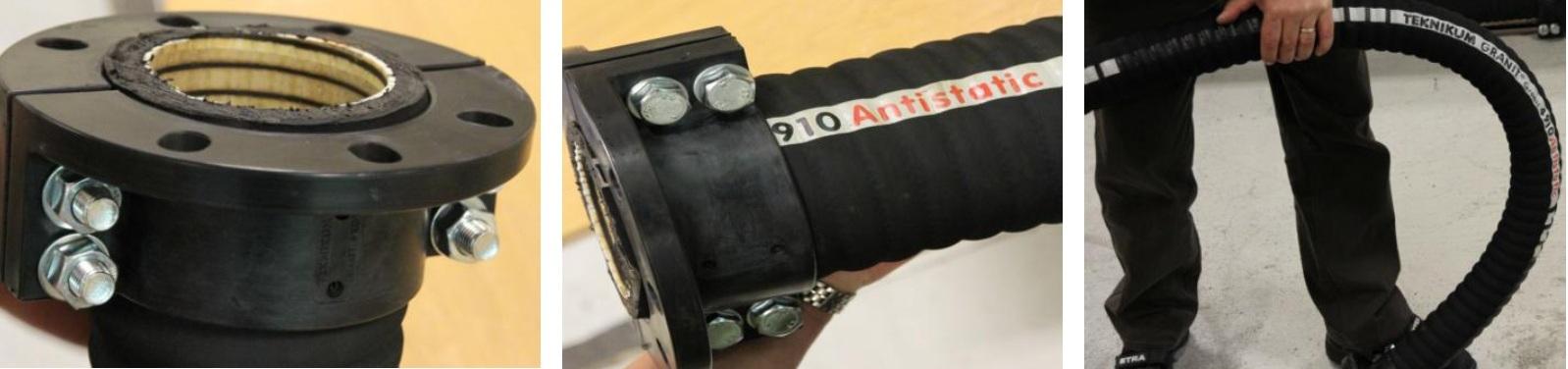

Рукава изготавливаются в фиксированной длиной и могут быть использованы с стандартными фланцами GRANIT
Рукав также может быть оборудован конусными муфтами, когда необходимо соединения труб с различными диаметрами.
Износостойки Рукав - GRANIT 4910 Рукава для транспортировки экстремально абразивных материалов GRANIT 4910 Температурный диапазон: -40 ° C. .. +80 ° C
Конструкция Внутреннее покрытие: Керамические пластины Каркас: Корд и стальная спираль Оболочка: гофрированная, черная, полимер SBR, антистатическая Коэффициент безопасности: 3,2
