LGR, LGS, LGE 90° фланцевые отводы
Pукава LGR/LGS/LGE используются для поглощения вибрации в трубопро-водах, а также для транспортировки различных материалов. Могут быть выполнены из других резиновых мате- риалов и с керамическим внутренним слоем.
РАБОЧАЯ ТЕМПЕРАТУРА:
рукав LGR: макс.+70°C
рукав LGS: макс.+90 °C
рукав LGE: макс.+100 °C
КОНСТРУКЦИЯ:
рукав LGR: верхний и внутренний слой NR
рукав LGS: верхний и внутренний слой NBR, маслостойкий
рукав LGE: верхний и внутренний слой EPDM, химически стойкий
Арматура: текстиль Cтальная спираль от Ø 300 мм
ПРИМЕЧАНИЕ:
Стоимость фланцев и сверления отверстий не входит в стоимость изделия. См. доп. информацию в разделах Соединительные рукава и Опорные фланцы . Типовые размеры приведены в табли- це ниже. По заказу также изготавливаем рукава LGS и LGE других размеров. Код продукта для стандартных типоразмеров рукавов LGS… и LGE…

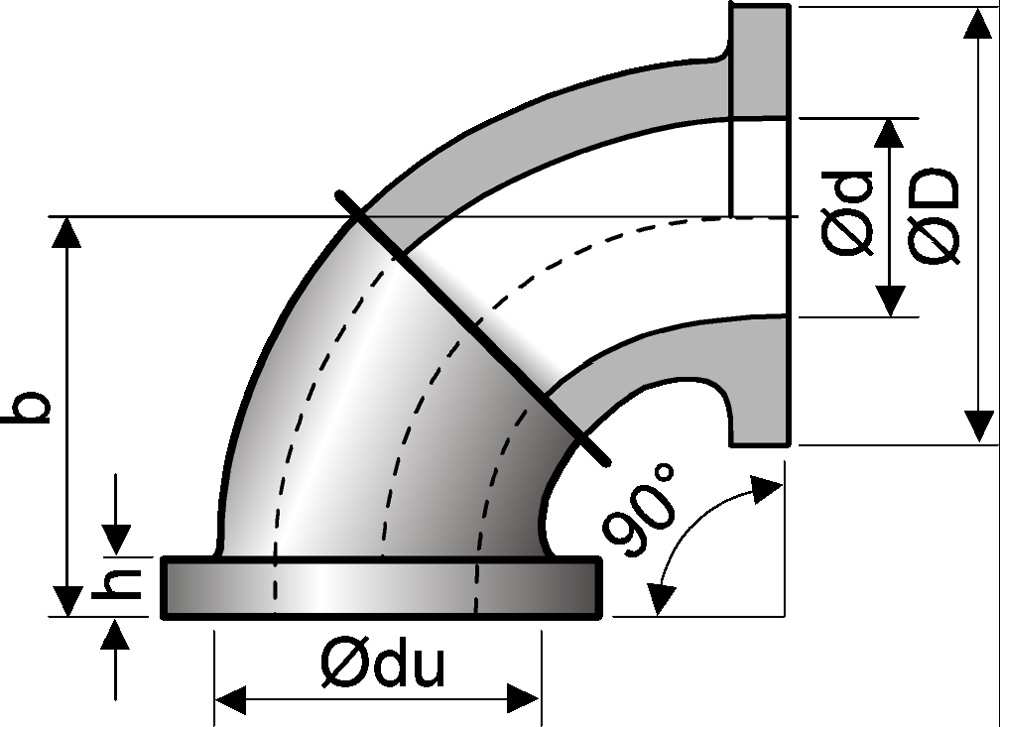

Артикул |
Ø d mm |
Ø du mm
|
Ø D mm |
h mm |
R mm |
b mm |
Рабочее давлениеМПа |
Вес кг |
LGR (NR) |
||||||||
LGR10025 |
25 | 41 | 115 | 12 | 110 | 150 | 1,0 | 0,70 |
LGR10032 |
32 | 50 | 140 | 12 | 110 | 150 | 1,0 | 0,80 |
LGR10040 |
40 | 56 | 150 | 12 | 110 | 150 | 1,0 | 0,90 |
LGR10050 |
50 | 72 | 165 | 10 | 110 | 150 | 1,0 | 1,00 |
LGR10063 |
63 | 85 | 185 | 10 | 110 | 165 | 1,0 | 1,30 |
LGR10075 |
75 | 97 | 195 | 12 | 135 | 175 | 1,0 | 1,60 |
LGR10100 |
100 | 130 | 220 | 13 | 155 | 200 | 1,0 | 2,80 |
LGR10125 |
125 | 155 | 253 | 16 | 177,5 | 225 | 1,0 | 3,80 |
LGR10150 |
150 | 189 | 285 | 15 | 225 | 250 | 1,0 | 5,60 |
LGR06200 |
200 | 236 | 340 | 16 | 245 | 300 | 0,6 | 9,60 |
LGR06250 |
250 | 284 | 395 | 16 | 290 | 350 | 0,6 | 13,00 |
LGR06300 |
300 | 336 | 445 | 16 | 335 | 400 | 0,6 | 17,80 |
LGR06350 |
350 | 390 | 505 | 16 | 380 | 450 | 0,6 | 18,50 |
LGR06400 |
400 | 440 | 565 | 16 | 425 | 500 | 0,6 | 35,00 |
LGR06450 |
450 | 490 | 615 | 16 | 485 | 550 | 0,6 | 44,00 |
LGR06500 |
500 | 540 | 670 | 16 | 515 | 600 | 0,6 | 53,00 |
