Прямые напорные соединения LHR/LHS Teknikum

 LHR

Данные соединения используются для поглощения вибрации в трубопроводах.
Рабочая температура: рукав LHR:макс.+70 °C рукав LHS:макс.+90°C
Конструкция: рукав LHR: верхний и внутренний слой NR
рукав LHS: верхний и внутренний слой NBR, маслостойкий
Арматура: текстиль
Стоимость фланцев не включена в стоимость изделия. Для дополнительной
информации смотрите раздел «Фланцы».

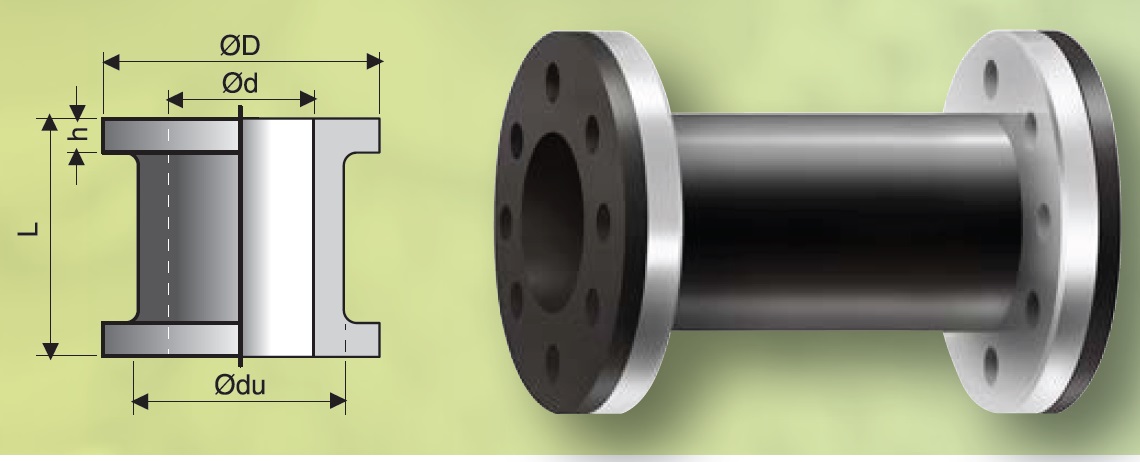

 Код

 Ø d, мм

 Ø du, мм

 Ø D, мм

 h, мм

 L, мм

 Рабочее давление,МПа

 LHR 10020

 20

 33

 108

 10

 200

 1,0

 LHR 10025

 25

 40

 115

 10

 200

 1,0

 LHR 10032

 32

 52

 142

 10

 200

 1,0

 LHR 10050

 50

 67

 165

 10

 200

 1,0

 LHR 10063

 63

 79

 185

 10

 200

 1,0

 LHR 10075

 75

 91

 195

 12

 200

 1,0

 LHR 10080

 80

 103

 200

 12

 200

 1,0

 LHR 10100

 100

 121

 220

 13

 200

 1,0

 LHR 10125

 125

 149

 250

 14

 200

 1,0

 LHR 10150

 150

 174

 285

 15

 200

 1,0

 LHR 10175

 175

 195

 300

 15

 200

 1,0

 LHR 10200

 200

 226

 340

 16

 200

 1,0

 LHR 10250

 250

 276

 395

 16

 200

 1,0

 LHR 10300

 300

 330

 445

 16

 200

 1,0

 LHR 10350

 350

 380

 505

 16

 200

 1,0

 LHR 10400

 400

 432

 565

 16

 200

 1,0

 LHR 10500

 500

 532

 670

 16

 200

 1,0

 LHS 10020

 20    33    108    10    200    1,0

 LHS 10025

 25    40    115    10    200    1,0

 LHS 10032

 32    52    142    10    200    1,0

 LHS 10050

 50    67    165    10    200    1,0

 LHS 10063

 63    79    185    10    200    1,0

 LHS 10075

 75    91    195    12    200    1,0

 LHS 10080

 80    103    200    12    200    1,0

 LHS 10100

 100    121    220    13    200    1,0

 LHS 10125

 125    149    250    14    200    1,0

 LHS 10150

 150    174    285    15    200    1,0

 LHS 10175

 175    195    300    15    200    1,0

 LHS 10200

 200    226    340    16    200    1,0

 LHS 10250

 250    276    395    16    200    1,0

 LHS 10300

 300    330    445    16    200    1,0

 LHS 10350

 350    380    505    16    200    1,0

 LHS 10400

 400    432    565    16    200    1,0

 LHS 10500

 500    532    670    16    200    1,0
