Соединительный узел для труб NORMA CONNECT

NORMA CONNECT  FGR

 надежное соединение  трубопроводов,отвечающее самым различным требованиям.

Соединительный узел для труб NORMA представляет собой экономную альтернативу к обычным техникам соединений пластмассовых и металлических труб. В несколько ручных приемов возможно соединение всех труб с гладкими
концами. Соединительный узел поставляется в готовом к монтажу виде и надвигается на конец трубы, устанавливается в среднее положение и поворачивается в любую радиальную монтажную позицию. Для надежного монтажа достаточно
попеременное затягивание обоих винтов с помощью динамометрического ключа.

• Надежное уплотнение обеспечивается также в случае незначительных осевых и угловых смещений, а даже при расстоянии между трубами до 35 мм (см. таблицы).
Значительное гашение возникших вибраций и заметное глушение корпусного шума.
Экономичность, выполнение монтажных работ в течение короткого времени, без необходимости выполнения работ по рихтовке и приспособлению, а также по обработке концов труб; возможно повторное использование.

Область применения

Соединители NORMA-CONNECT представляют собой надежный элемент для соединения толстостенных и тонкостенных труб, и всегда отвечают при этом новейшему стандарту DIN 86128.

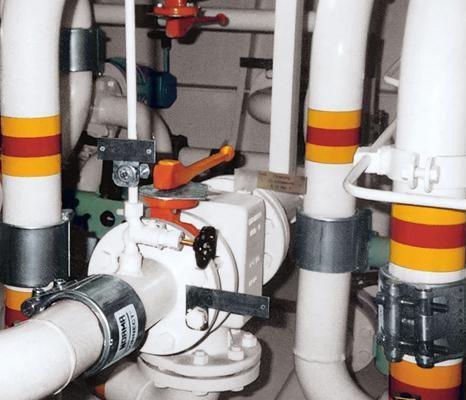

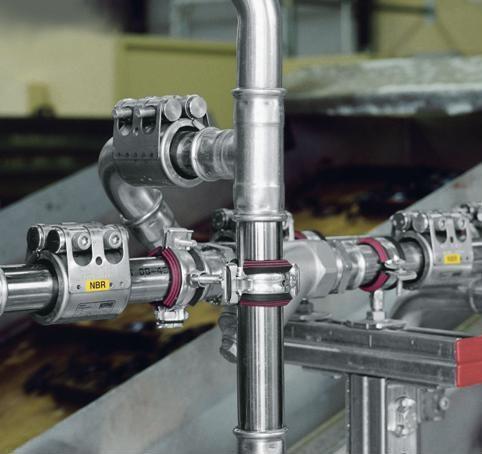

Соединители NORMA-CONNECTобеспечивают быстрое, удобное и надежное соединение трубопроводов подачи или удаления газов, жидкостей и твердых веществ; они находят применение в области производства
комплектного промышленного оборудования, надземного строительства и строительства подземных сооружений, судостроения, при изготовлении трубопроводов, в области машиностроения, производства комплектного
промышленного оборудования, при созданииэлектростанций, в горном деле, при изготовлениифильтров и аппаратуры, а также в гидравлической технике и т.п..

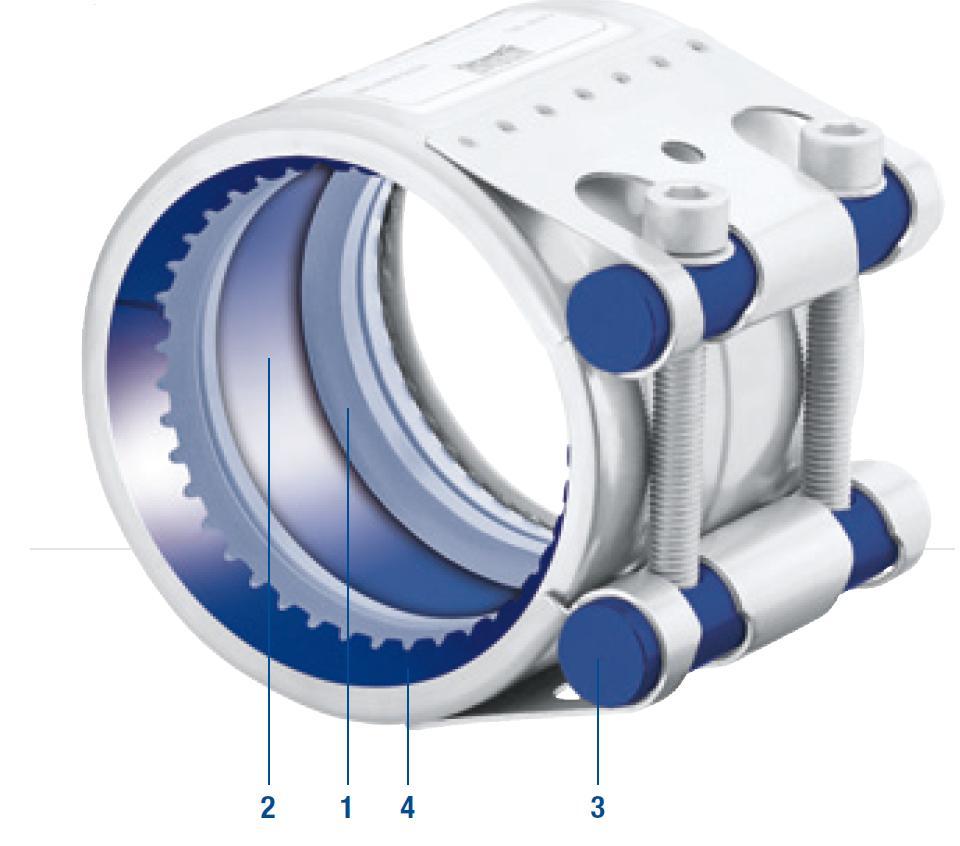

1. Система уплотнения с помощью двух уплотняющих кромок.

Запатентованная система NORMA с двумя уплотняющими кромками (рис. А) соединитель  для труб - обеспечивает двойную безопасность, так как она достигает максимального уплотнения при высоких рабочих давлениях.

При затягивании, кромка 1 насаживается туго на фиксирующую кромку 2, благодаря чему достигается отличное уплотнение (рис. В) как при вакууме, так и при высоких нагрузках.

Вследствие особенной геометрии уплотняющих кромок эффект даже увеличивается с повышением внутреннего давления (Р), так как при этом уплотняющие кромки еще сильнее прижимаются к трубе (рис. С).

2. Серийная ленточная прокладка.

В стандартный объем поставки всех типов соединителей для труб NORMA входят ленточные прокладки (2), защищающие уплотнительные манжеты от повышенных механических и химических нагрузок. Они также предотвращают
расширение уплотнительных манжет и позволяют бóльшие расстояния между соединяемыми трубами. Кроме этого, допускаются бóльшие осевые и угловые смещения. Благодаря ленточным прокладкам возможно применение
соединителей без всяких проблем в вакууме и в диапазоне избыточного давления. В зависимости от назначения и материала труб поставляются пластмассовые ленточные прокладки или прокладки из высококачественной стали.

3. Жесткие запорные болты

Для соединителя NORMACONNECT® применяются болты (3) с особенно большим диаметром. Благодаря этому, жесткость соединителя и вход винтов в резьбу значительно улучшаются.

4. Коническое анкерное кольцо

Вырубленные конически зубы анкерного кольца (4) надежно и жестко зацепляются с любой поверхностью трубы. Благодаря специальной геометрии зубьев соединительный узел является особенно устойчивым даже при больших
вибрационных нагрузках.

5. Защитное кольцо

С помощью защитного кольца (читать подробно) уплотнительная манжета защищается от ультрафиолетового излучения и воздействия пламени; кроме этого, повышается жесткость на изгиб соединителя.
