MLT-гибкие ленточные соединения конвейерных лент.

MatuizЬ plytinК 020 ACHEMA 2007[1].11.22 005

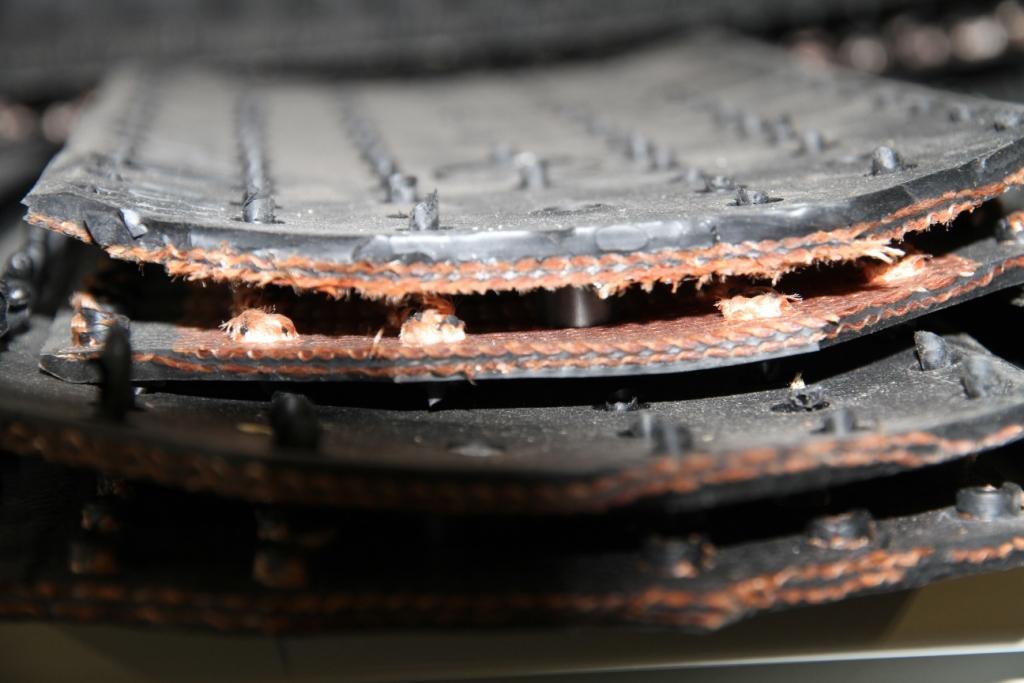

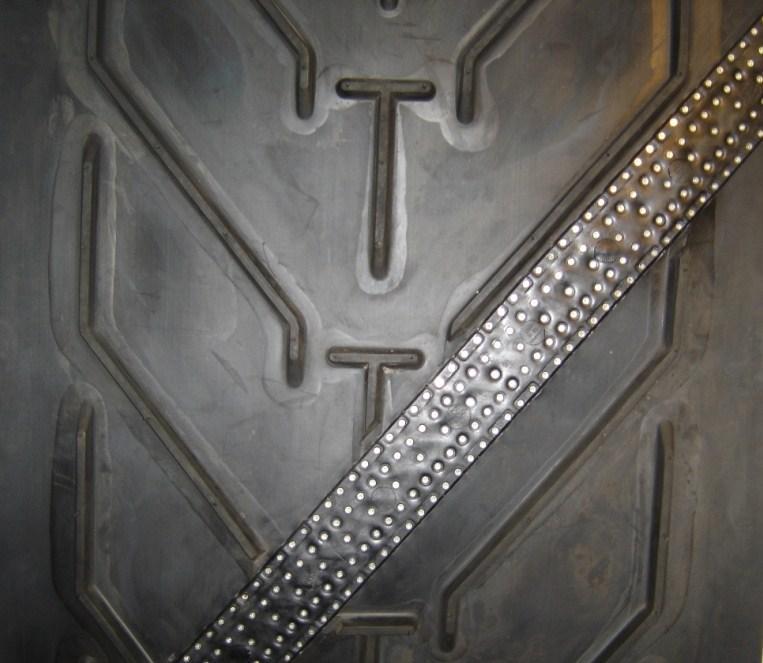

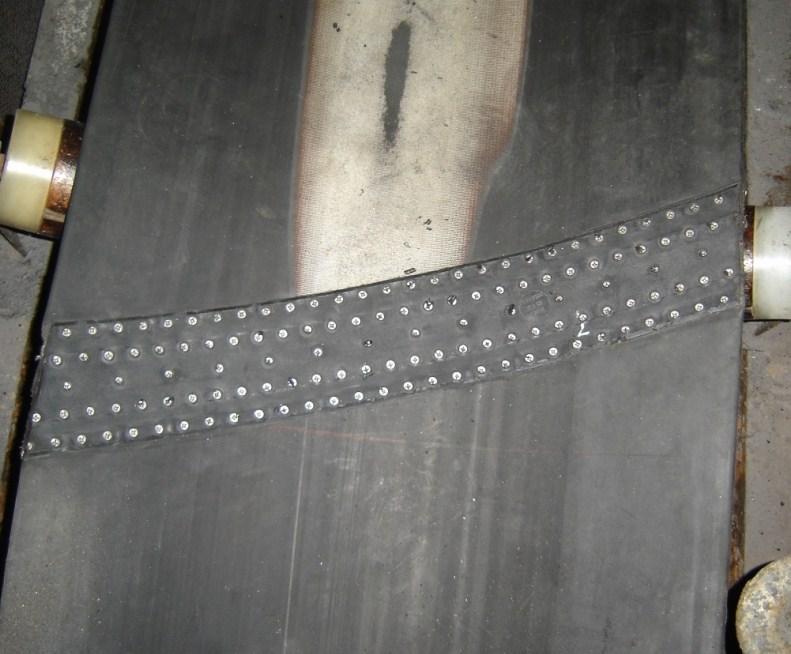

Система СС - многоразовое стыковочная система для резинотканевых конвейерных лент, гибкое и прочное.
Завулканизированное покрытие металлических частей,

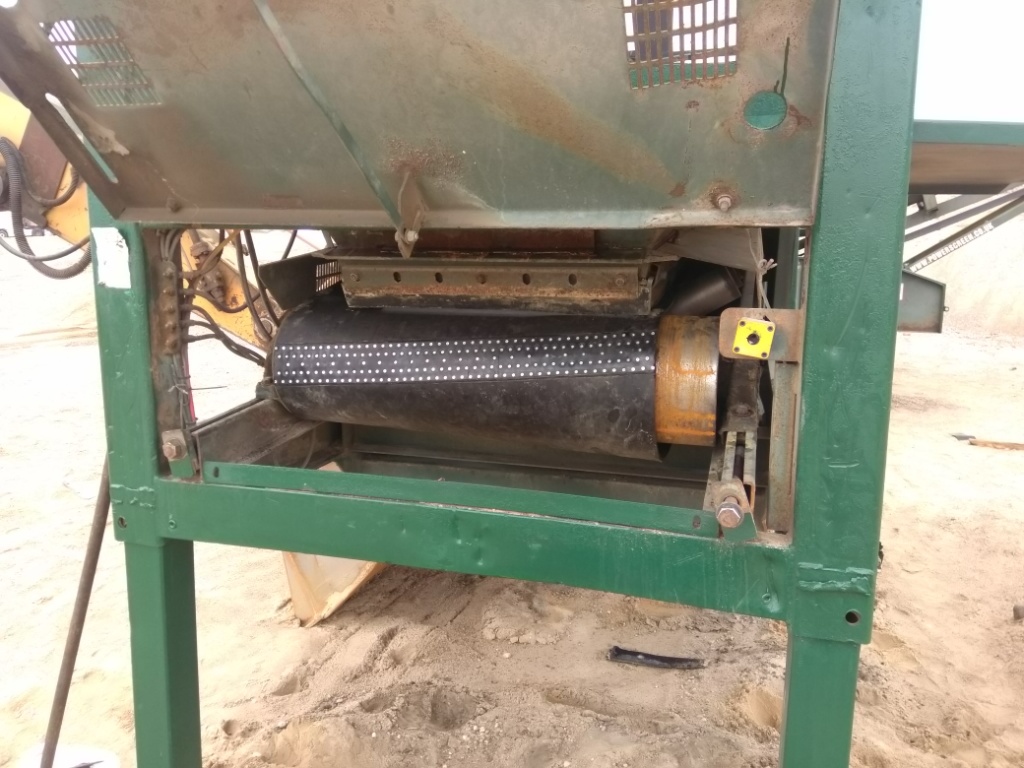

Данные соединители являются лучшими для стыковки механическим способозанчительно повышают продуктивность и КПД современных конвейерных установок.

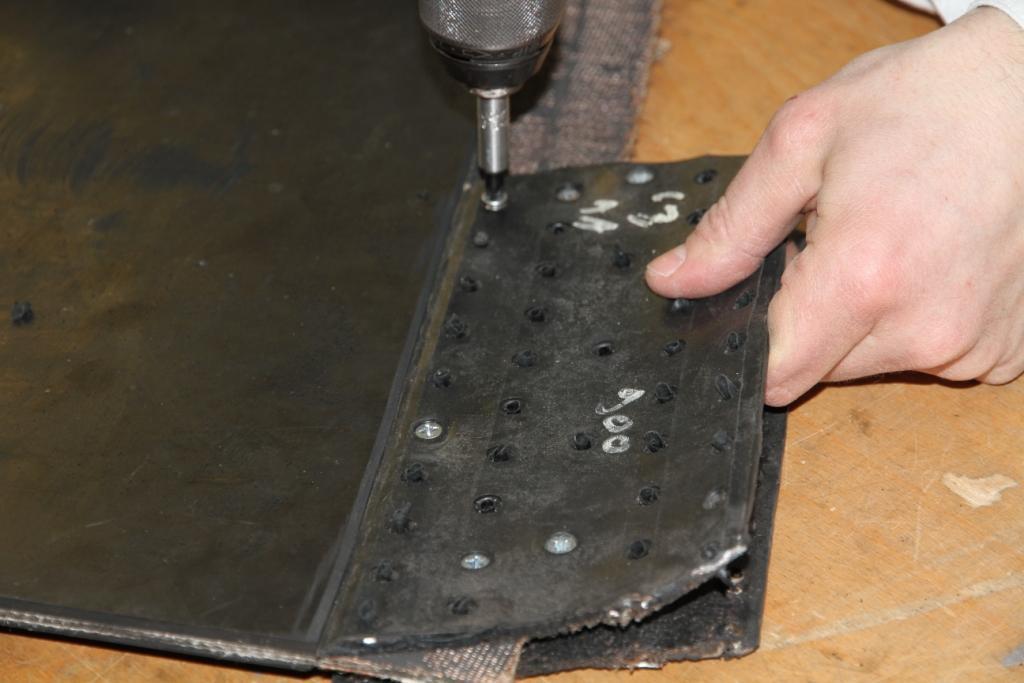

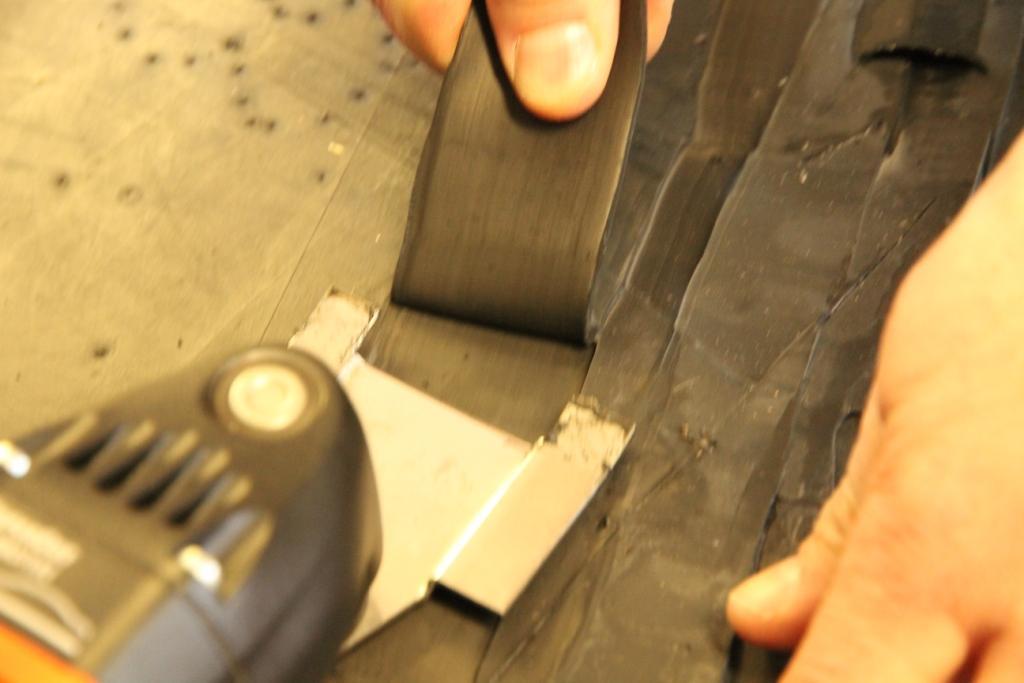

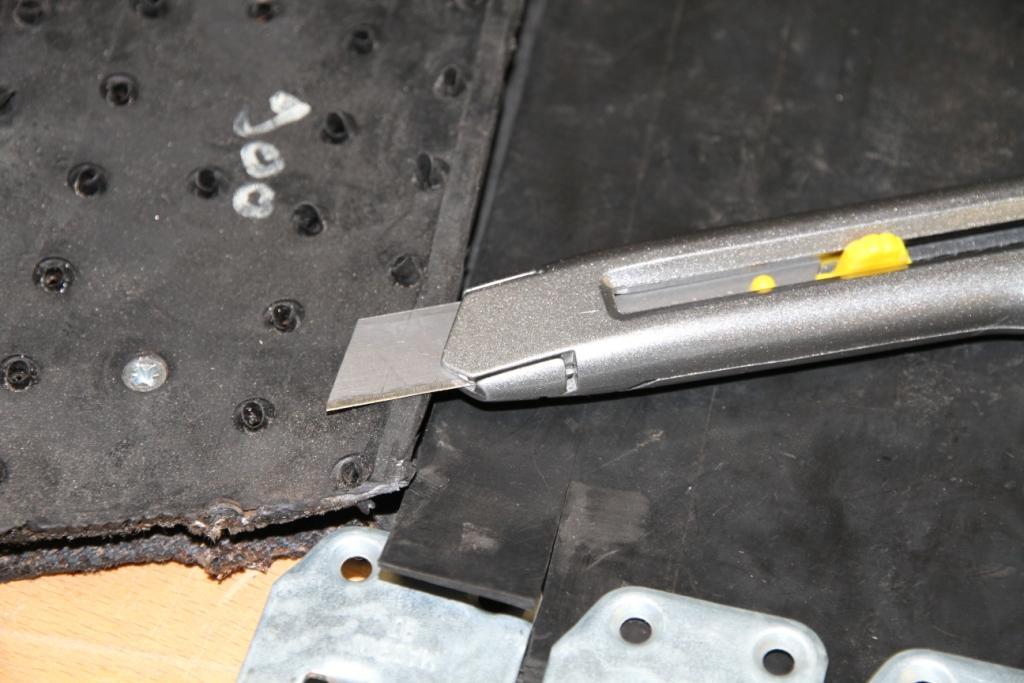

принцип установки:ВИДЕО

Технический паспорт Super-Screw Соединение

Тип	SS35	SS40	SS63 SS65	SS 80 SS 85	SS100 SS105	SS125	SS180	SS200
Ширина ленты	3,5 - 11 mm	3,5 - 11 mm	3,5 - 15 mm	3,5 - 20 mm	3,5 - 20 mm	8,5 - 20,5 mm	8,5 - 20,5 mm	8,5 - 20,5 mm
Мин. Ø барабан в зависимости от толщины лент	160 mm	200 mm	200 -400 mm в	200 -400 mm	300 -400 mm	300 -500 mm	500 mm	800 mm
Для ленты прочностью	400 N/mm	400 N/mm	< 630 N/mm	≤ 1.000 N/mm	≤ 1.250 N/mm	≤ 1.600 N/mm	≤ 2.000 N/mm	≤ 2.500 N/mm
Норма натяжение ленты	< 35 N/mm	< 40 N/mm	< 63 N/mm	≤ 80 N/mm	≤ 100 N/mm	≤ 125 N/mm	≤ 180 N/mm	≤ 200 N/mm
Число тканевых прокладок	вверху: 1 слой внизу: 1 слой	вверху: 2 слоя внизу: 1 слой	вверху: 2 слоя внизу: 2 слоя	вверху: 2 слоя внизу: 2 слоя	вверху: 3 слоя внизу: 2 слоя	вверху: 2 слоя внизу: 2 слоя	вверху: 2 слоя внизу: 2 слоя слой	вверху: 3 слоя внизу: 2 слоя
Толщина тканевого слоя	вверху:4mm внизу: 3,5 mm	вверху: 45mm внизу:3.5 mm	вверху: 4-7 mm внизу: 3.5 mm	вверху: 5-7 mm внизу: 5 mm	вверху: 7-8 mm внизу: 5 mm	вверху: 6-7mm внизу: 5 mm	вверху:6-7mm внизу:5 mm	вверху:6-7 mm внизу:5 mm
Размеры соединений (ширина x длина)	60 x 300 bis 25.000 mm	60 x 300 bis 25.000 mm	110 x 300 bis 25.000 mm	150x300 bis 25.000 mm	150x300 bis 25.000 mm	268 x 300 bis 3.000 mm	268 x 300 bis 3.000 mm	268 x 300 bis 3.000 mm
Кол-во шурупов на м	110 - 5,0 мм на м	110 -5,0 мм на м	196 - 5,0 мм на м	280 -5,0 мм на м	280 -5,0 мм на м	240 - 6,4 мм на м	240 =6,4 мм на м	240 = 6,4 мм на м
Вес без шурупов	~ 849 г/м	~ 900 г/м	~ 1.476 г/м ~ 1.704 г/м	~ 2.285 г/м ~ 2.522 г/м	~ 2.585 г/м ~ 2.922 г/м	~ 4.975 г/м	~ 4.975 г/м	~ 5.250 г/м
