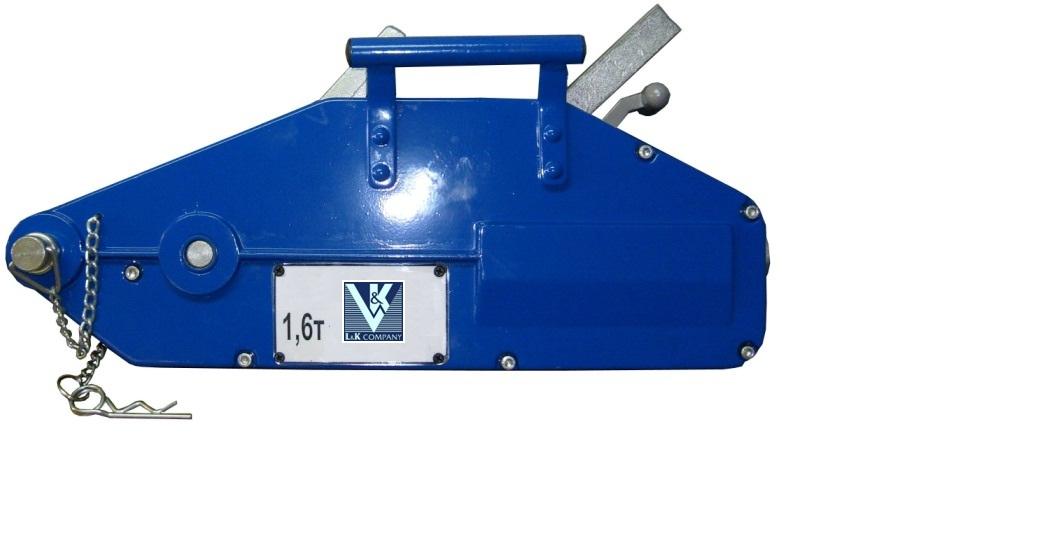

Монтажно-тяговый механизм
Представляет собой портативный тяговый механизм на нагрузку 0,8 т, 1,6 т 3,2 т,
МТМ- Предназначен для выполнения: подъемных и тяговых работ, подъем и спуска грузов, натяжки и растяжки тросов и расчаливания.
Оригинальность механизма заключается в принципе работы, а именно, в непосредственном воздействии на трос, который проходит через механизм, а не наматывается на барабан стандартного ворота. Механизм собран в корпусе из алюминиевого сплава и имеет небольшой собственный вес. Износоустойчивые параллельно расположенные зажимные колодки-щеки гарантируют щадящий охват тягового каната благодаря равномерному распределению силы давления на его поверхность. Усилие прилагается через две пары самосрабатывающих кулачковых креплений, усилие сжатия которых, регулируется в зависимости от нагрузки.
Телескопическая рукоятка управления, с возможностью прямого и обратного хода, передает усилие на кулачковый зажим. Колодки разблокируются специальным рычагом для заправки каната. Предусмотрена блокировка от перегрузки. Отверстие на верхней части корпуса позволяет легко промыть внутренние части струей воды и после смазки механизм готов к работе.

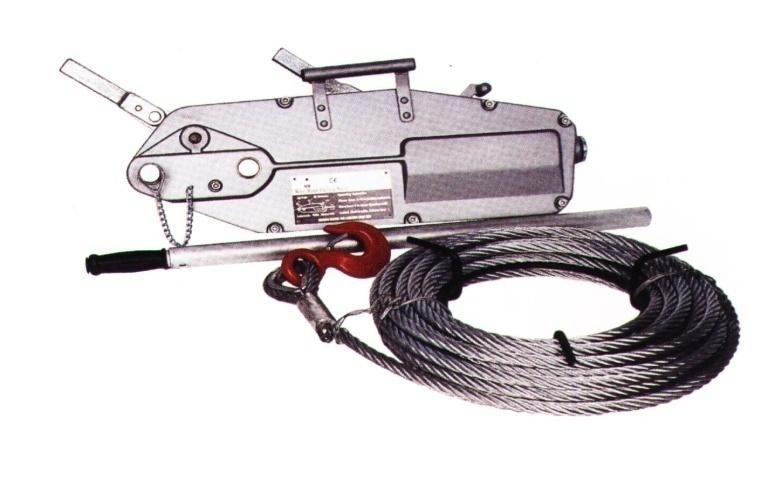

Каждый механизм поставляется в комплекте с телескопической рукояткой и с 20-метровым специальным тросом, оснащенным крюком.
Технические характеристики.
|
МТМ 0,8/20 F |
МТМ 1,6/20 F |
МТМ 3,2/20 F |
Грузоподъёмность, кг |
800 |
1600 |
3200 |
Протягав.за 1 цикл, |
52 мм |
55 мм |
28 мм |
Усилие ручное, Н |
24 |
30 |
50 |
Длина рычага, мм |
800 |
790/1190 |
790/1190 |
Сечение троса, мм |
8,4 |
11,5 |
16,0 |
Вес без троса, кг |
6,0 |
12,0 |
23,0 |
Вес троса, кг/м |
0,29 |
0,53 |
1,0 |
Схема |
|
|
|
