Резиновые опорные пластины

Многослойные пластины

аа1

Резиновые опорные платины применяются для гашения вибрации и сотрясений конструкций.
Применяются в конструкциях мостов, фундаментов и других различных стальных строительных конструкциях.

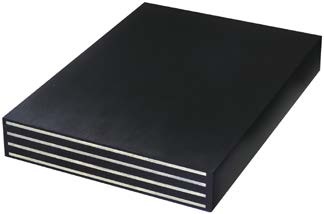

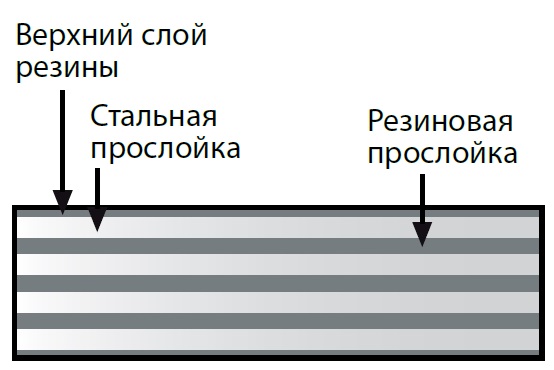

Многослойные пластины, состоящие из пластов резины и прослойки закалённой стали, в основном применяются в строительстве мостов.
Такая структура увеличивает надёжность пластины и способствует равномерному распределению нагрузки по всей её площади.
Многослойные пластины способны выдерживать значительное смещение по горизонтали, в зависимости от толщины пластины. В их производстве используется долговечная резина, пригодная для эксплуатации на открытом воздухе при температурах от +50 до -45°C.
Наша компания также производит опорные пластины с различными габаритными под заказ. Серийные размеры приведены в таблице

При необходимости мы готовы предоставить помощь в определении габаритов.

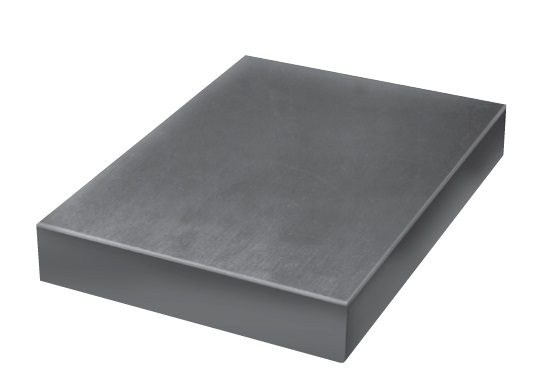

Однослойные пластины

6ма

Однослойные опорные пластины подходят для применения в строительстве в качестве прослойки между элементами бетонных или стальных конструкций, в том числе для распределения давления и предотвращения распространения по конструкциям различных колебаний, вибрации и шума.
В случаях, когда величина нагрузки является определяющим фактором, рекомендуется использовать многослойные пластины.
Самая распространённая толщина пластины – 6-10 мм. Однослойные пластины обычно поставляются в рулонах; в случае заказа пластины определённой формы (не серийного размера) время поставки увеличивается.

Резиновые опорные пластины EN 1337-3, габариты

Код изделия	Ширина mm	Длина mm	Общая высота	Расчётная высота	Резиновая прослойка Толщина	Стальная прослойка Толщина	Кол-во
143810	200	250	41	29	8	3	4
143811	200	250	52	37	8	3	5
143812	200	250	63	45	8	3	6
143813	200	250	74	53	8	3	7
116780	200	300	30	21	8	3	3
143600	200	300	41	29	8	3	4
143601	200	300	52	37	8	3	5
143602	200	300	63	45	8	3	6
143603	200	300	74	53	8	3	7
121340	200	400	30	21	8	3	3
144740	200	400	41	29	8	3	4
144741	200	400	52	37	8	3	5
144742	200	400	63	45	8	3	6
144743	200	400	74	53	8	3	7
144800	250	400	41	29	8	3	4
144801	250	400	52	37	8	3	5
144802	250	400	63	45	8	3	6
144803	250	400	74	53	8	3	7
144810	300	400	57	41	12	4	4
144811	300	400	73	53	12	4	5
144812	300	400	89	65	12	4	6
144813	300	400	105	77	12	4	7
145040	350	450	57	41	12	4	4
145041	350	450	73	53	12	4	5
145042	350	450	89	65	12	4	7
145043	350	450	105	77	12	4	7
145044	350	450	121	89	12	4	8
144570	D450		57	41	12	4	4
144571	D450		73	53	12	4	5
144572	D450		89	65	12	4	6
144573	D450		105	77	12	4	7
144260	D500		57	41	12	4	4
144261	D500		73	53	12	4	5
144262	D500		89	65	12	4	6
144263	D500		105	77	12	4	7
144580	D550		73	53	12	4	5
144581	D550		89	65	12	4	6
144582	D550		105	77	12	4	7
145100	400	500	57	41	12	4	4
145401	400	500	73	53	12	4	5
145102	400	500	89	65	12	4	6
145103	400	500	105	77	12	4	7
145104	400	500	121	89	12	4	8
145110	450	600	73	53	12	4	5
145120	500	600	73	65	12	4	6
