Быстро разъемные фланцы Granit Select / Titan Select
Свойства

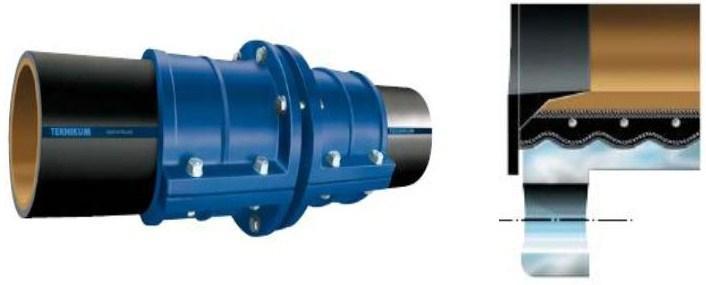

Соединения Granit Select / Titan Select – это наиболее простые и дешевые, которые совмещают в себе свойства фланцевого соединения и крепления хомутами. Производятся из легкого, токопроводящего и износо- / ударопрочного пластика. Они представляют собой фланцы из двух частей каждый и сальник. Однако надо принимать во внимание, что соединение Granit Select более надежно, чем Titan Select. Вызвано это механическими свойствами самого соединения, так как внешний слой шланга Granit – гофрированный и фланцы для соединения этого шланга также гофрированные внутри.
Применение:
Соединение промышленных рукавов Granit / Titan.
Рекомендуется следующее рабочее давление:
• Ø < 152 мм - 1,0MPa;
• Ø = 203mm - 0,4MPa;
• Ø = 253mm: 0,2MPa.
Технические характеристики
№ каталога |
Внутр. Ø |
Наружн. Ø |
Установка |
Тип шланга |
мм |
мм |
винты |
||
| GraNS-025 | 25 | 53+0.2 | 4 x M12x60 | Granit |
| GraNS-032 | 32 | 60+0.2 | 4 x M12x60 | Granit |
| GraNS-040 | 40 | 73+0.2 | 4 x M12x60 | Granit |
| GraNS-050 | 50 | 83+0.2 | 4 x M12x60 | Granit |
| GraNS-065 | 65 | 98+0.2 | 4 x M12x60 | Granit |
| GraNS-080 | 080 | 113±2 | 4 x M12x60 | Granit |
| GraNS-102 | 102 | 136±2 | 4 x M16x70 | Granit |
| GraNS-127 | 127 | 164±2 | 4 x M16x80 | Granit |
| GraNS-152 | 152 | 189±2 | 4 x M16x80 | Granit |
| GraNS-203 | 203 | 246±2 | 4 x M16x80 | Granit |
| GraNS-253 | 253 | 293±2 | 4 x M16x80 | Granit |
| TitNS-102 | 102 | 124±2 | 4 x M16x80 | Titan |
| TitNS-127 | 127 | 154±2 | 4 x M16x80 | Titan |
| TitNS-152 | 152 | 178±2 | 4 x M16x80 | Titan |
| TitNS-203 | 203 | 238±2 | 4 x M16x80 | Titan |
| TitNS-253 | 253 | 291±2 | 4 x M16x80 | Titan |
На всю предлагаемую промышленную продукцию имеется сертификат соответствия РФ.
